企业成半导体刻蚀设备采购主力——半导体仪器设备中标市场盘点系列之刻蚀篇

　　企业成半导体刻蚀设备采购主力——半导体仪器设备中标市场盘点系列之刻蚀设备篇

　　刻蚀技术，是在半导体工艺，按照掩模图形或设计要求对半导体衬底表面或表面覆盖薄膜进行选择性腐蚀或剥离的技术。仪器信息网近期特对一年内的薄膜沉积设备的中标讯息整理分析，供广大仪器用户参考。

　　刻蚀技术，是在半导体工艺，按照掩模图形或设计要求对半导体衬底表面或表面覆盖薄膜进行选择性腐蚀或剥离的技术。刻蚀技术不仅是半导体器件和集成电路的基本制造工艺，而且还应用于薄膜电路、印刷电路和其他微细图形的加工。刻蚀还可分为湿法刻蚀和干法刻蚀，相对应的设备分别为干法刻蚀设备和湿法刻蚀设备，其中干法刻蚀设备绝大部分为等离子体刻蚀。

　　仪器信息网近期特对一年内的刻蚀设备的中标讯息整理分析，供广大仪器用户参考。

　　（注：本文搜集信息全部来源于网络公开招投标平台，不完全统计分析仅供读者参考。）

　　2019年10月至2020年9月，根据统计数据，刻蚀设备的总中标数量为208台，涉及金额上亿元。2019年10月至2019年12月，平均中标量约22台每月。2020年3月份，刻蚀设备采购量降至低谷，1-3月份平均采购量只有11台，3月份只有6台，这可能是受到了疫情的影响。值得注意的是，这些刻蚀设备的采购主要来源于半导体代工企业大量集中的产线建设采购，这也造成了周期性的采购波动。主要的采购单位包括了上海华力集成电路制造有限公司、华虹半导体（无锡）有限公司、上海华虹宏力半导体制造有限公司等集成电路代工企业，与此同时一些3月份以前招标的设备由于疫情也推迟到3月份之后公布中标。

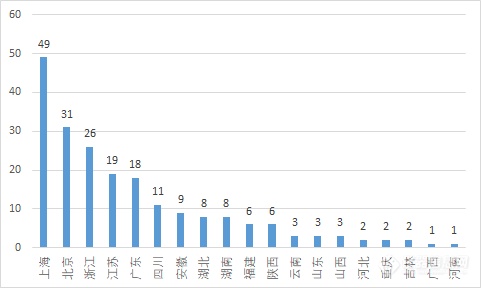

　　本次盘点，招标单位地区分布共涉及19个省份、自治区及直辖市。上海、北京、浙江、江苏和广东为刻蚀设备采购排名前5的地区，其中上海的中标量最多，达49台。在这些地区中，上海、浙江和江苏以企业采购为主，这主要由于这些地区是我国集成电路产业发达地区；北京和广东以高校和科研院所采购为主，主要用于科研领域。

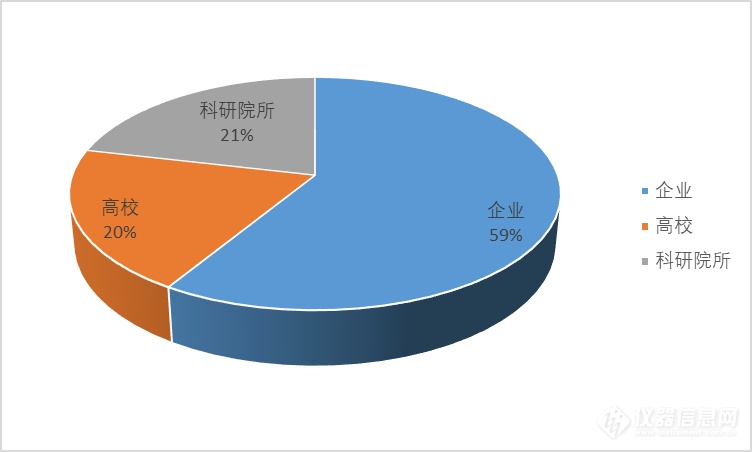

　　从刻蚀设备的招标采购单位来看，企业是采购的主力军，采购量占比高达59%，高校和科研院所的采购量分别占比20%和21%。值得注意的是，Lam Research International Sarl的设备更受企业青睐，中标数量高达35台，远超其他设备商。

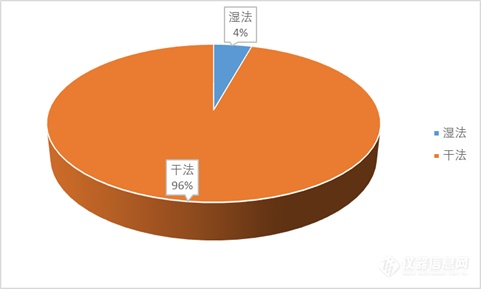

　　刻蚀设备大致包括了干法刻蚀和湿法刻蚀两类，根据搜集到的中标数据可知，干法刻蚀设备在半导体刻蚀设备中占据主流、占比高达95%。硅干法刻蚀即等离子体刻蚀技术，相对于湿法刻蚀，具有更好的各向异性，工艺重复性，且能降低晶圆污染几率，因此成为了亚微米下制备半导体器件最主要的刻蚀方法。

　　。【参考文献：王晓东：干法刻蚀引领半导体微纳加工】本次光刻设备中标盘点，涉及品牌有SPTS、SCREEN.、AMAT、Oxford、北方华创、Lam Research、WONIK IPS、Tokyo Electron Limited、中微半导体、卡尔蔡司等。

　　PlasmaPro 100 Polaris单晶圆刻蚀系统为得到更为精湛的刻蚀效果提供了智能解决方案，在行业中能保持竞争优势。同时，这款仪器具有高效的刻蚀速率、低购置成本、专为腐蚀性的化学成分而设计、出色的刻蚀均匀性、适用于蓝宝石的静电压盘技术、蓝宝石和硅上的GaN、高导通抽气系统、可与其它PlasmaPro系统集成等优点。

　　SPTS作为世界顶尖的深硅刻蚀和牺牲层刻蚀设备的供应商，SPTS能够提供一系列的解决方案来满足客户的生产和开发要求。通过一系列的技术的开发，SPTS能为客户提供一系列的先进的工艺，比如功率MOSFET和200mm和300mm晶圆上的高端封装（3D封装和芯片级封装）。这款深硅刻蚀设备的主要应用包括: MEMS，先进封装（TSV）,功率器件等等。

　　经济型等离子刻蚀设备EtchLab 200具备 低成本效益高的特点，并且支持揭盖直接 放置样片。EtchLab 200允许通过载片器，实现多片工艺样品的快速装载，也可以直接快速地把样品装载在电极上。RIE等离子体刻蚀设备具备占地面积小， 模块化和灵活性等设计特点。点击此处进入【等离子体/化学刻蚀设备】
