最近充电头网拿到了品胜一款65W拉拉线氮化镓充电器，这款产品设计相当有意思，其整个外观看上去宛如一台“照相机”，并配备了时下热门拉拉线，外观独特同时兼顾了日常便用性。
配备的USB-C拉拉线W输出。此外产品还额外配置一个USB-C接口，支持65W PD快充，同时使用则支持45W+18W输出策略，可以满足笔电和手机同时快充需求。下面我们来看看品胜这款充电器的具体设计。
品胜65W拉拉线氮化镓充电器采用PC阻燃材质白色外壳，正背面设计有黑色亮面圆板装饰，整体看上去宛如一台“照相机”，设计相当有特点。
测得充电器USB-C1口支持QC3+/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V3A、3.3-21V3A两组PPS电压档位。

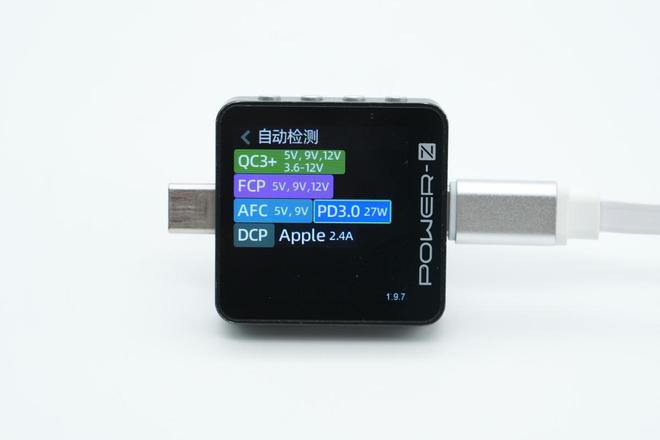

测得USB-C2拉拉线+、FCP、AFC、PD3.0、DCP、Apple 2.4A充电协议。
PCBA模块前后端均焊接有小板，此外正面的电容、变压器等器件打胶辅助散热。
PCBA模块前端焊接输入小板，板子背面设有一颗整流桥，此外主板上还设有三颗高压滤波电解电容。

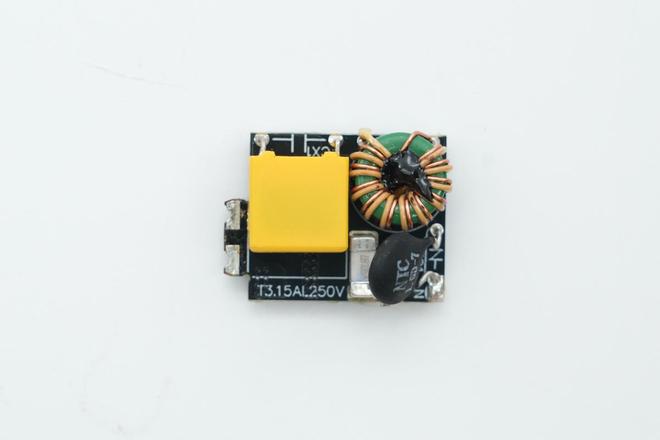

将小板拆下，板子另一面设有贴片保险丝、NTC热敏电阻、共模电感以及安规X2电容。
整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

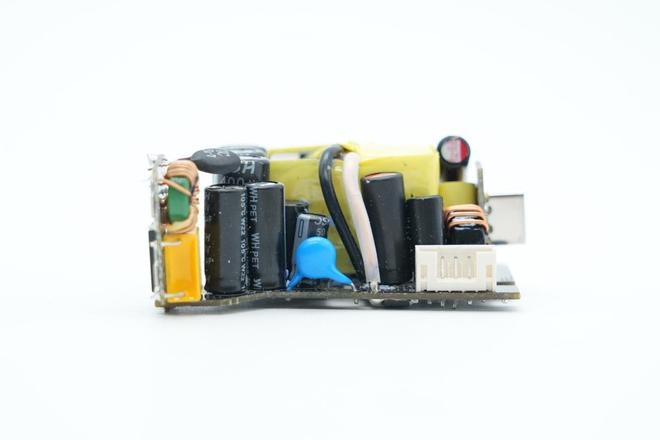

模块一侧还设有高压滤波电解电容、工字电感、主控芯片供电电容、Y电容以及滤波固态电容。

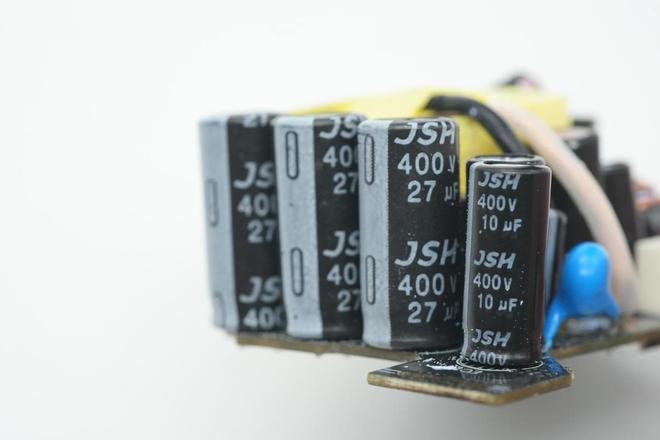

五颗高压滤波电解电容全部来自JSH万京源，其中三颗大的规格为400V27μF。

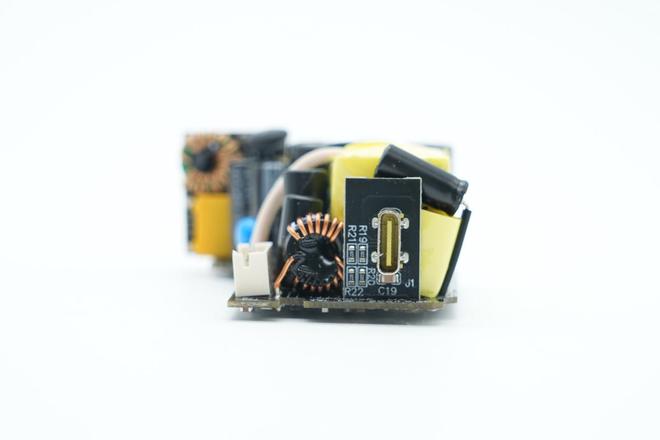

模块另一侧设有变压器、降压电感以及滤波固态电容，电感和电容均做了绝缘处理。

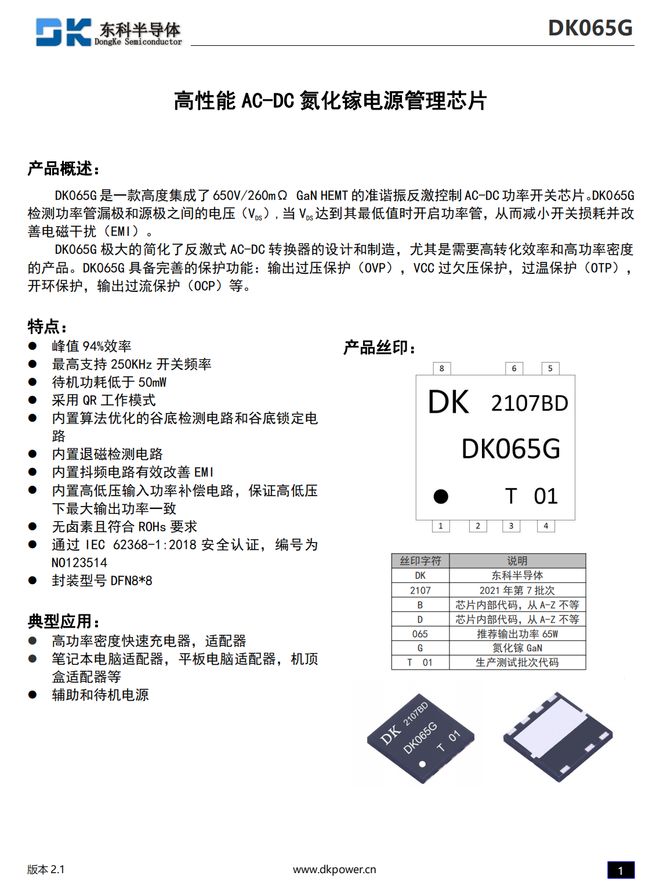

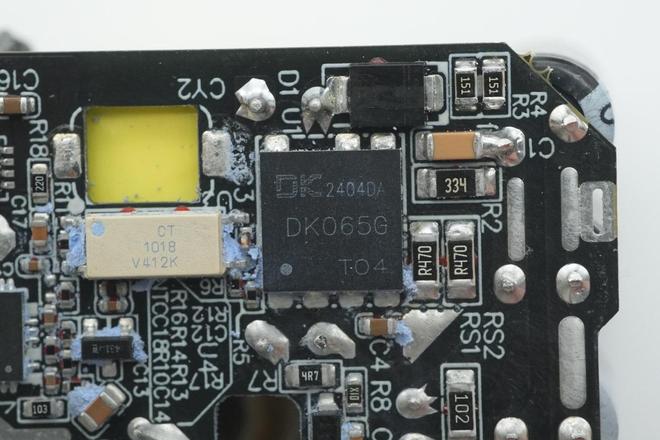

充电器初级侧采用了东科半导体的合封氮化镓系列产品DK065G。其内部集成了650V/260mΩ氮化镓功率管，并集成了控制和驱动电路芯片。DK065G采用了专利的谷底锁定QR算法，在降低开通损耗，提高系统效率的同时，稳定的锁谷底算法避免了音频噪声的引入，大大简化了高功率密度反激电源的设计。DK065G具备完善的保护功能，支持输出过压保护，供电过压、欠压保护，过热保护等保护功能。
东科DK065G采用DFN8*8封装，外围元件精简，适用于高功率密度快充适配器，笔记本电源适配器等应用。

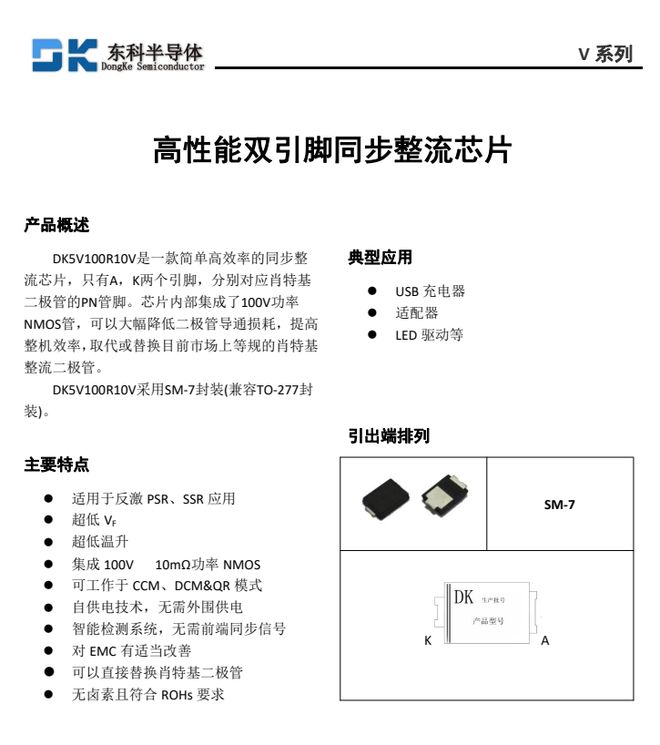

东科半导体DK5V100R10V是一款简单高效率的同步整流芯片，只有A，K两个引脚，分别对应肖特基二极管的PN管脚。芯片内部集成了100V功率NMOS管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二极管。芯片采用SM-7封装(兼容TO277封装)。

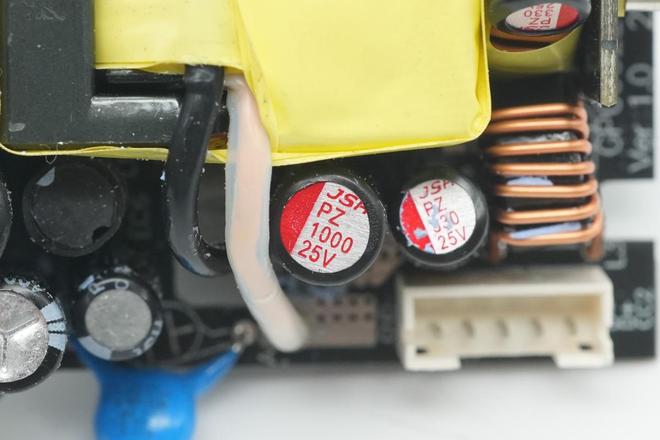

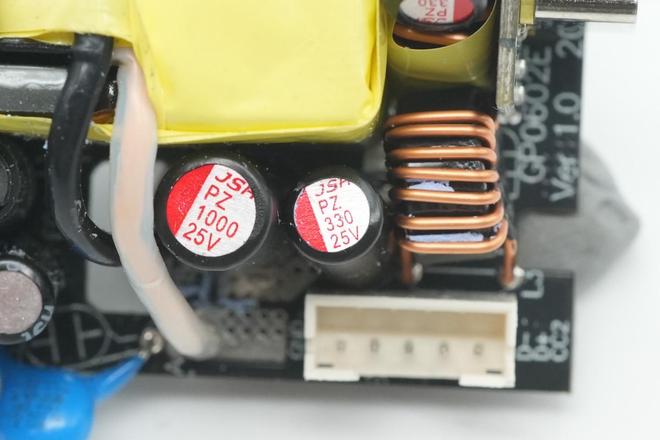

两颗输出滤波固态电容做了绝缘处理，均来自万京源，大的规格为25V1000μF。

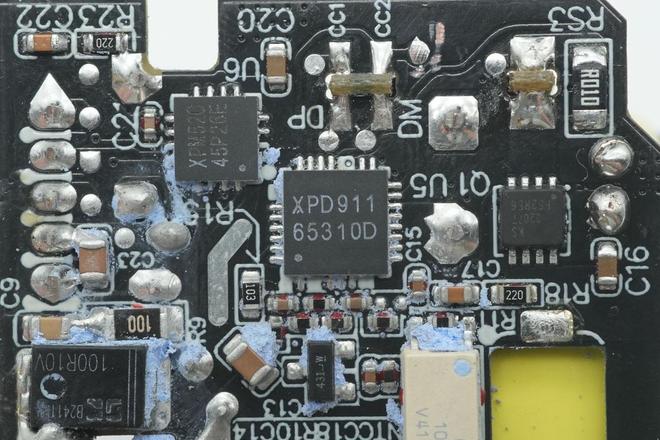

USB-C口降压协议芯片来自FM富满，型号XPD911，芯片内部集成同步开关降压转换器，支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，还支持小米CHARGE TURBO 27W协议、华为10V高压 SCP协议等。
XPD911已经通过了USB PD3.1认证，TID：8780。芯片内置的同步降压转换器支持65W输出功率，芯片具备全面的保护功能，引脚具备ESD保护，并支持NTC进行过热保护。适用于车充，充电器和快充插排应用。

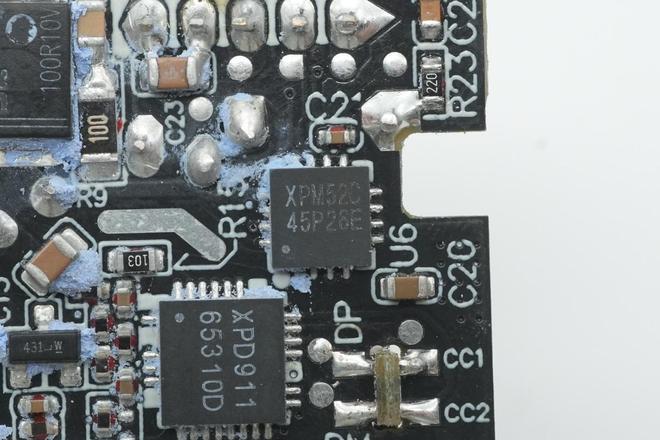

USB-C拉拉线的降压协议芯片也是来自富满，型号XPM52C，芯片内部集成同步开关降压转换器，支持USB PD3.1、QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PE等快充协议，还支持小米CHARGE TURBO 27W协议以及VOOC2.0/4.0协议，支持多种保护功能，采用QFN4*4-16L封装。
VBUS开关管来自Kwansemi冠禹，型号KS3207MAT，NMOS管，耐压30V，导阻2.1mΩ，采用PDFN3333封装。
品胜65W拉拉线氮化镓充电器宛如一台“照相机”，也正是这一外观设计，一定程度上牺牲了产品的大小，因此受众也更偏向外观党。配备的USB-C拉拉线W快充。USB-C口支持65W快充，可满足双设备同时快充需求，性能达到主流水准。
充电头网通过拆解了解到，产品PCBA模块由三块小板堆叠设计，使用了东科半导体DK065G+DK5V100R10V高集成合封氮化镓电源方案，输出使用富满XPD911、XPM52C两款降压协议芯片控制输出。滤波电容全部来自万京源，并且多处做了绝缘和散热处理。
